Osiloskop Handheld - adalah indera ukur elektro yg berguna buat memproyeksikan bentuk frekuwensi listrik agar bisa dipandang sekaligus dipelajari. Osiloskop dilengkapi menggunakan tabung sinar katode yg akan memproyeksikan sorotan elektron ke layar tabung sinar katode & sorotan elektron akan membekas pada layar.
Osiloskop umumnya dipakai unuk mengamati bentuk gelombang yg sempurna dari frekuwensi listrik. Selain amplitudo frekuwensi, osiloskop pula bisa menampakan penyimpangan, waktu antara dua peristiwa seperti lebar pulsa, periode atau saat & juga ketika nisbi dari dua frekuwensi terkait. Untuk lebih kentara, berikut akan kami berikan warta mengenai spesifikasi osiloskop selengkapnya buat anda.
Jenis Osiloskop
Saat ini, osiloskop telah banyak digunakan dalam industri misalnya telekomunikasi, medikal, penelitian, ilmu dan pula engineering. Osiloskop mempunyai 2 jenis yakni osiloskop memakai teknologi CRT atau Cathode Ray Tube untuk menampilkan petunjuk llistrik & juga Oscilloscope digital yg menggunakan LCD buat menampilkan talenta listrik atau gelombong.
1. Karakteristik Berbasis Waktu
Frekuensi & Periode
Frekuensi merupakan jumlah getaran yg dihasilkan selama 1 dtk yang dinyatakan memakai Hertz. Sementara periode adalah kebalikan berdasarkan frekuensi yakni saat yg diperlukan buat menempuh 1 kali getaran yang biasanya dilambangkan dengan T satuan dtk. Kemampuan psiloskop mampu mengukur maksimum frekuensi berbeda beda tergantung menurut tipe
Osiloskop Handheld yang digunakan. Ada osiloskop yang mampu mengukur 100MHZ, 20 MHz & juga 5MHz.
Duty Cycle
Duty cycle adalah perbandingan waktu dalam ketika sinyal mencapai kondisi ON & dalam waktu kondisi OFF pada satu periode frekuwensi. Bisa dikatakan jika siklus kerja atau duty cycle merupakan perbandingan lama kondisi ON dan juga OFF suatu frekuwensi pada setiap periode.
Rise & Fall Time
Rise time merupakan perubahan sinyal atau durasi berdasarkan frekuwensi rendah ke sinyal tinggi sebagai contoh, dari 0V ke 5V. Sementara fall time adalah ketika perubahan sinyal atau durasi dari frekuwensi tinggi ke rendah, contohnya perubahan berdasarkan 5V ke 0V. Karakteristik tadi sangatlah penting saat mengukur respon suatu rangkaian terhadap frekuwensi.
Dua. Karakteristik Berbasis Tegangan
Amplitudo
Amplitudo adalah ukuran besarnya sebuah sinyal atau biasa diklaim dengan tinggi puncak gelombang. Ada beberapa cara pengukuran amplitudo misalnya pengukuran berdasarkan puncak tertinggi ke zenit terendah [Vpp] & masih ada pula pengukuran galat satu puncaknya saja baik itu yang tertinggi atau terendah dengan sumbu C atau 0V.
Tegangan Maksimum & Minimum
Osiloskop bisa dengan gampang menampilkan tegangan maksimum & minimum dalam sebuah rangkaian elektronik.
Tegangan Rata Rata
Osiloskop Handheld pula bisa melakukan perhitungan terhadap tegangan sinyal yang diterimanya dan menampilkan hasil tegangan homogen homogen sinyal tadi.
Kinerja & spesifikasi Osiloskop
Tidak seluruh osiloskop memilki kinerja yang sama karena tergantung dari spesifikasi pada osiloskop tadi. Beberapa spesifikasi osiloskop yg akan memilih kinerja osiloskop diantaranya adalah:
Bandwidth
Bandwidth memilih rentang frekuensi yg sanggup diukur osiloskop misalnya contohnya 100MHz, 20 MHz atau 10 MHz.
Digital atau Analog

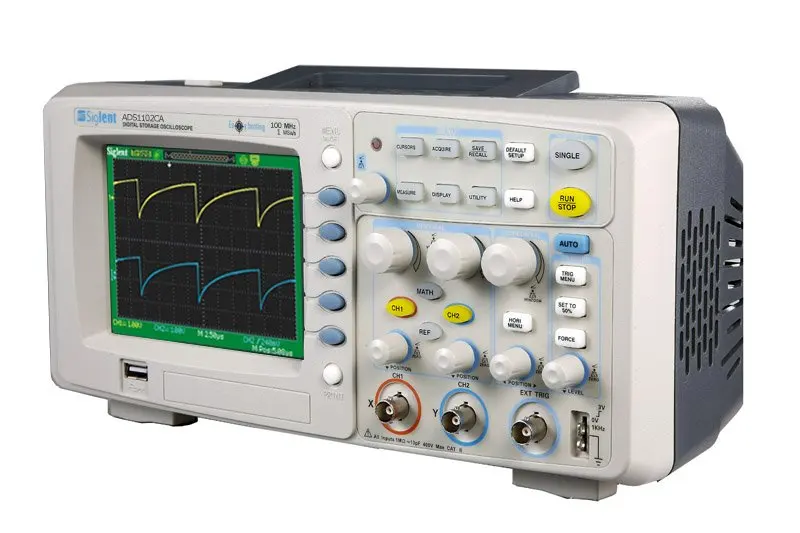

Osiloskop mampu digolongkan menjadi 2 jenis yakni osiloskop analog & Oscilloscope digital. Osiloskop analog memakai tegangan yg diukur buat menggerakkan berkas elektron dalam tabung gambar buat menampilkan bentuk gelombang yang diukur. Sementara osiloskop digital menggunakan analog to digital. Biasanya, osiloskop analog memiliki lebar pita atau bandwidth yg lebih rendah, fitur lebih sedikit dibandingkan memakai osiloskop digital akan tetapi osiloskop analog emmpunyai respon yg lebih cepat.
Jumlah Channel
Osiloskop yang bisa membaca lebih dari satu frekuwensi pada waktu yg sama dan menampilkan dalam layar secara simultan. Kemampuan tersebut tergantung dari jumlah kanal yang dimiliki dan osiloskop yg biasa dijual dalam pasaran mempunyai 2 sampai 4 kanal.
Sampling Rate
Sampling rate buat Oscilloscope digital adalah berapa kali frekuwensi tersebut dibaca pada setiap satu dtk.
Rise Time
Spesifikasi rise time dalam osiloskop menerangkan seberapa cepat osiloskop mengukur perubahan frekuwensi naik menurut yg terendah sampai ke yang paling tinggi.
Maximum Input Voltage
Setiap indera-alat elektro memiliki batas ketegangan input termasuk juga pada osiloskop. Apabila frekuwensi sudah melebihi batas tegangan yg sudah ditentukan, maka osiloskop bisa menjadi rusak.
Sensitivitas Vertikal
Nilai vertical sensitivity memberitahuakn kemampuan buat penguatan vertikal supaya bisa memperkuat sinyal lemah dalam osiloskop. Vertical sensitivity tadi diukur memakai satuan Volt per div.
Time Base
Time base menunjukan kisaran sensitivitas dalam horisontal atau sumbu saat. Nilai time base diukur dengan satuan second per div.
Input Impedance
Impedansi input dipakai waktu pengukuran frekuensi tinggi. Anda jua mampu memakai probe osiloskop untuk kompensasi impedansi yang kurang.
